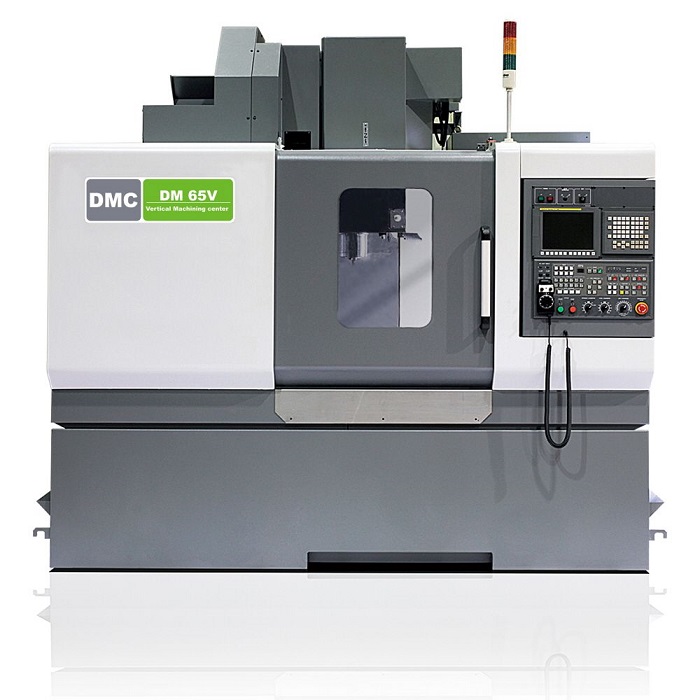

Вертикальный фрезерный центр с ЧПУ DMC DM 65V
Вертикальный обрабатывающий центр DM 65V с роликовыми направляющими и устройством смены инструмента «двойная рука». Благодаря широкому столу размером 1400*700 мм и нагрузкой 1500 кг можно обрабатывать крупногабаритные детали.
Для вертикальных фрезерных центров используется система управления Fanuc 0i-MD, со следующими характеристиками:
- Большой цветной ЖК дисплей (10.4") с полной клавиатурой:
- Удобное расположение клавиатуры
- Панель управления с поворотом на 90˚
- Инструменты могут быть разделены на различные группы, и срок службы инструмента и номера инструмента для каждой группы могут быть записаны в память ЧПУ в виде таблицы
- Педальный выключатель (Foot S/W 2ea)
- Интерфейс для подачи прутка (Устройство подачи прутка: Пользователь)
- 16MM двухслойное безопасное окно (поликарбонат + безопасное закаленное стекло)
Шпиндель
- Защита от нагрева с помощью охлаждения корпуса головки и шкива
- Удобное сервисное обслуживание через люк верхней подвесной защиты
- Сверхточный подшипник ШВП классаP4 (4-угольный подшипник + роликоподшипник) (12,000об/мин)
- Ременное соединение с двигателем
- Опция охлаждения масла (15,000об/мин)
- Стандартный шпиндель с двойным анкерным креплением (BBT 40): 11кВт
- Боковая решетчатая конструкция: уменьшенный вес, большая жесткость, теплоотвод
- Удобное обслуживание через люк верхней подвесной защиты от брызг
- Оборудование для циркуляции воздуха, предотвращения перегрева корпуса головки, охлаждения ворота
Оси X/Y/Z
- Высокоточный предварительный натяг
- ШВП с двойной контргайкой (X/Y/Z)
- Ускоренный ход
- X/Y/Z : 48/48/36
- БЛОК линейных направляющих 2 x 3
Усиление жесткости (повышение весовой нагрузки)
M/Z & Устройство смены инструментов
- Устройство с двумя руками (CAM)
- Вместительный инструментальный магазин с возможностью расширения обеспечивает быстрое время смены «инструмент-инструмент» за 1,3 сек.
| Технические данные | Ед.изм. | DM 65V |
|---|---|---|
| Перемещения | ||
| по оси X | мм | 1280 |
| по оси Y | мм | 650 |
| по оси Z | мм | 630 |
| Расстояние шпиндель/ стол | мм | 150 - 780 |
| Расстояние шпиндель/ колонна | мм | 575 |
| Стол | ||
| Размер стола | мм | 1400×650 |
| Макс. нагрузка на стол | кг | 1500 |
| Шпиндель | ||
| Частота вращения шпинделя | об/мин | 8000 |
| Мощность шпинделя | кВт | 15/ 11 |
| Крутящий момент | Нм | 106 |
| Подача | ||
| Скорость ускоренных подач X/ Y/ Z | м/мин | 36/ 36/ 30 |
| Скорость рабочих подач X/ Y/ Z | мм/мин | 1 - 15000 |
| Мощность приводов подач X/ Y/ Z | кВт | 4/ 4/ 4 |
| Тип направляющих | линейные | |
| Инструментальный магазин | ||
| Число позиций магазина | шт. | 30 |
| Макс. диаметр инструмента | мм | Ø80 |
| Макс. длина инструмента | мм | 300 |
| Макс. вес инструмента | кг | 8 |
| Общие характеристики | ||
| Мощность помпы охлаждения | кВт | 400 |
| Мощность системы смазки | кВт | 25 |
| Объем бака СОЖ | л | 500 |
| Объем бака системы смазки | л | 1.8 |
| Потребляемая мощность | кВА | 30 |
| Габариты (длина × ширина) | мм | 2550×3400 |
| Высота | мм | 2800 |
| Вес | кг | 7500 |
- 3-цветная сигнальная лампа
- Система подачи СОЖ (Бак и насос СОЖ)
- Система смазки
- Рабочее освещение
- Гидравлический узел
- Центральная блокировка дверей
- Набор болтов и пластин для регулировки уровня
- Портативный ручной импельсный генератор
- Система для промывки станины СОЖ
- RS232C+USB порт
- 10.4" дюймовый ЖК дисплей
- Ящик с инструментами, необходимыми для работы
- Увеличение мощности насоса СОЖ
- Уловитель масляного тумана
- Маслоотделитель
- Автоматическая дверца
- Стружечный транспортер, ёмкость для стружки
- Дополнительная 4-я ось
- Дополнительная 5-я ось
- Воздуходувка
- Установки для кондиционирования воздуха
- Пневматический пистолет
- Автоматическая система измерения
- Подъёмный блок
- Система охлаждения шпиндельной бабки
- Подача СОЖ через шпиндель
- Увеличение скорости вращения шпинделя
- Испытательный стержень ASS'Y
- Автоматическое обнаружение поломки инструмента
- Мерная линейка
- Ручной импульсный генератор - портативный
- Гидравлическая линия (на 1 шт.) для крепёжкной оснастки + бак для гидравлической жидкости
- Система измерения длины инструмента
- Трансформатор
- Улучшенный инструментальный магазин (кол-во позиций под инструменты)
- Счётчик
- Автоматическое отключение электроэнергии
- Дополнительный код программирования (М код)
