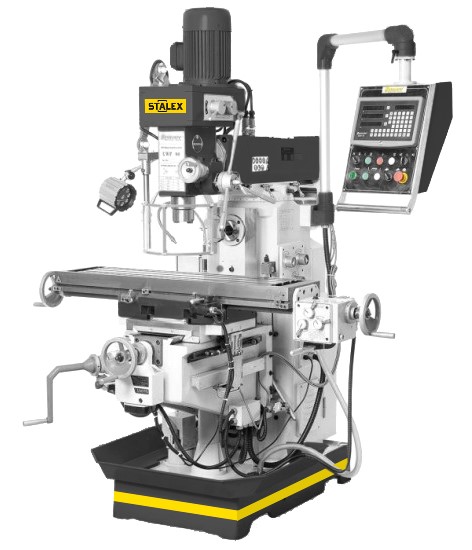

MUF60 DRO

Универсально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.



• Вертикальный и горизонтальный шпиндель
• Усиленные упорные подшипники шпинделя
• Вращение вертикального шпинделя через редуктор с зубчатым приводом
• Автоматическая подача по оси Х/Y
• Электромотор по оси Z
• Встроенное устройство подвода СОЖ
• Стандарт СЕ
• Электрокомпоненты Siemens







Макс. диаметр сверления(Сталь/Чугун)	30/40 мм
Макс. диаметр торцевого фрезерования	100 мм
Макс. диаметр концевого фрезерования	25 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 8	115-1750 об/мин
Конус шпинделя	ISO40
Ход пиноли шпинделя	125 мм
Диапазон наклона головки	±45⁰
Расстояние шпиндель-стойка	170-750 мм
Расстояние шпиндель-стол	35-370 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 12	40-1300 об/мин
Конус шпинделя	ISO40
ФРЕЗЕРНЫЙ СТОЛ
Размер стола	1120x280 мм
Ход стола по осям Х x Y х Z	600 x255x300 мм
Ускоренный ход стола по оси Х ,8	24-720 мм/мин
Ускоренный ход стола по оси Z	660 мм/мин
Т-образные пазы, 4	14 мм
Напряжение питания	380 В
Мощность вертикального шпинделя	1,5 кВт
Мощность горизонтального шпинделя	2,2 кВт
Габаритные размеры (ДхШхВ)	1700х1400х2200 мм
Масса станка нетто/брутто	1350/1500 кг

Комплект поставки

1. Сверлильный патрон Ø16 мм
2. Оправка сверлильного патрона ISO40/B18
3. Оправки ISO40/MT-3/MT-2
4. Автоподачи по осям X/Y
5. Эл.мотор по оси Z
6. Зажимная тяга М16, 2 шт.
7. Тиски 160 мм
8. Цанговый патрон с набором цанг ER32/ISO40
9. Оправка для горизонтального фрезерования.
10. Лампа местного освещения
11. Система подачи СОЖ
12. Инструмент для обслуживания
13. УЦИ по трем осям(Sino)

Дополнительное оборудование

203-8027        Набор прижимов для 14 мм Т-образного паза
TS200A          Поворотный стол Ø 200 мм
F11-160A        Делительная головка Ø160мм
                       Концентрат СОЖ (канистра 10 л,20л)

Подготовка фундамента
Для установки станка необходим ровный бетонный фундамент толщиной 400-500 мм
