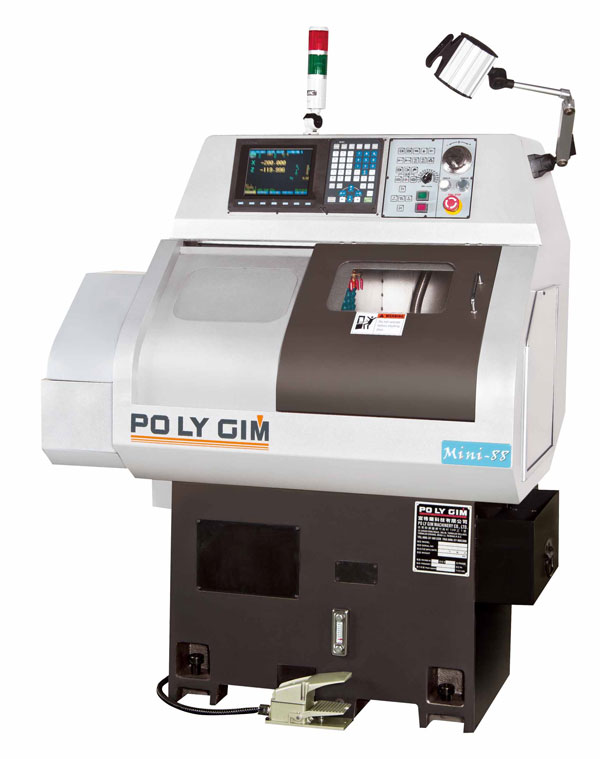

Компактный токарный автомат с ЧПУ серии MINI 88

Модель MINI 88

Поставщик: Тайвань

Высокая производительность, низкая цена, минимальное время переналадки на новую деталь, стабильность размеров.

Стандартная комплетация:

Система ЧПУ – MITSUBISHI E60

	Mini-88-20	Mini-88 (25)	Mini-88 (42)
Цанговый патрон	(148E)	(161E)	(173E)
Педаль управления	-	1	1
Освещение рабочей зоны	1	1	1
Комплект инструментов для обслуживания	1	1	1
Система подачи СОЖ	1	1	1
Выравнивающие болты и подушки	4	4	4
Резцедержатели для наружного точения	1	2	2
Резцедержатели для осевого инструмента	1	2	2
Переходные втулки для осевого инструмента	6/8/10/12	6/8/10/12/16	6/8/10/12/16

Описание

Технические характеристики

Комплектация

Дополнительно

Преимущества

Высокая производительность, низкая цена: Линейное расположение держателей инструмента позволяют выполнять любые токарные работы с максимальной точностью и на максимально высоких скоростях, что позволяет значительно экономить время;
Минимальное время переналадки на новую деталь: использование современных устройств числового программного управления позволяет переналаживаться на новую программу изготовления детали за минимально короткое время;
Стабильность размеров: максимально жёсткая цельнолитая станина и использование комплектующих от ведущих поставщиков мира, позволяет добиваться стабильности получаемых размеров детали при серийном и крупносерийном производстве.

Наименование характеристики	Значение характеристики
Параметры	Mini-88-20	Mini-88(25)	Mini-88 (42)
Макс. диаметр обработки, мм	20 (в цанговом патроне)	25 (в цанговом патроне)	42 (в цанговом патроне)
		60 (в 3-х кулачковом патроне)	60 (в 3-х кулачковом патроне)
Макс. длина обработки, мм	100	120	120
Перемещение по оси Х (поперечное), мм	170	170	170
Перемещение по оси Z (продольное), мм	170	170	170
Диаметр отверстия в шпинделе, мм	23	26	55
Макс. диаметр прутка, мм	20	25	42
Ускоренное перемещение по X / Z, м/мин	18	15	15
Мин. дискретность перемещения, мм	0,001	0,001	0,001
Точность позиционирования X,Z, мм.	± 0,005	± 0,005	± 0,005
Повторяемость X,Z, мм.	± 0,003	± 0,003	± 0,003
Торец шпинделя	-	Ø 85	Ø 85
Гидравлический 3-х кулачковый патрон	-	4"	4"
Мощность двигателя шпинделя, кВт	2,2 (3,75)	2,2 (3,75)	2,2 (3,75)
Частота вращения шпинделя, об/мин	100-8000	100-5000	100-5000
Сечение хвостовика инструмента, мм	□ 16	□ 16	□ 16
Макс. диаметр осевого инструмента, мм	Ø 16	Ø 20	Ø 20
Мощность насоса подачи СОЖ, кВт	0,2	0,2	0,2
Габариты Д / Ш / В, мм	1200 / 1000 / 1500	1200 / 1000 / 1500	1200 / 1000 / 1500
Вес, кг	1008	1058	1058

Дополнительные опции
Система ЧПУ Fanuc
8-ми позиционная револьверная головка с сервоприводом
3х кулачковый патрон (кроме MINI-88-20)
Улавливатель деталей
Транспортер для удаления стружки
Емкость для стружки
Прутковый податчик

Возможна комплектация станка по индивидуальному заказу.

	Линейный инструментальный блок, позволяет сократить время цикла обработки за счёт отсутствия смены режущего инструмента
	Конвейер обеспечивает эффективный отвод стружки (опция)
	Компактный дизайн уловителя деталей значительно экономит рабочее пространство (опция)
	Станок может оснащаться пневматическим загрузчиком штучных заготовок (опция)
	Автоматический загрузчик прутков (опция)
