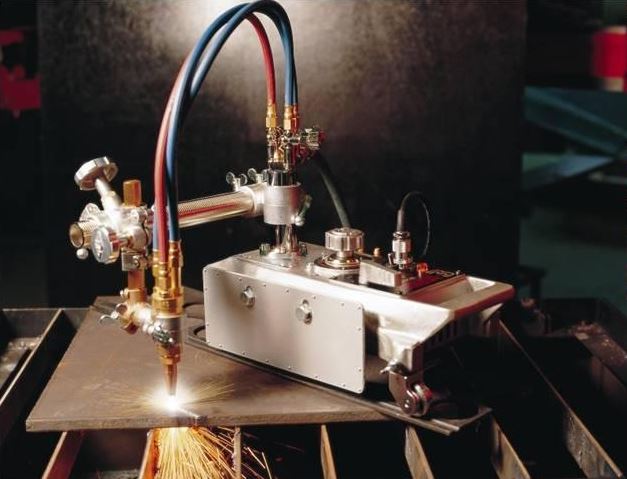

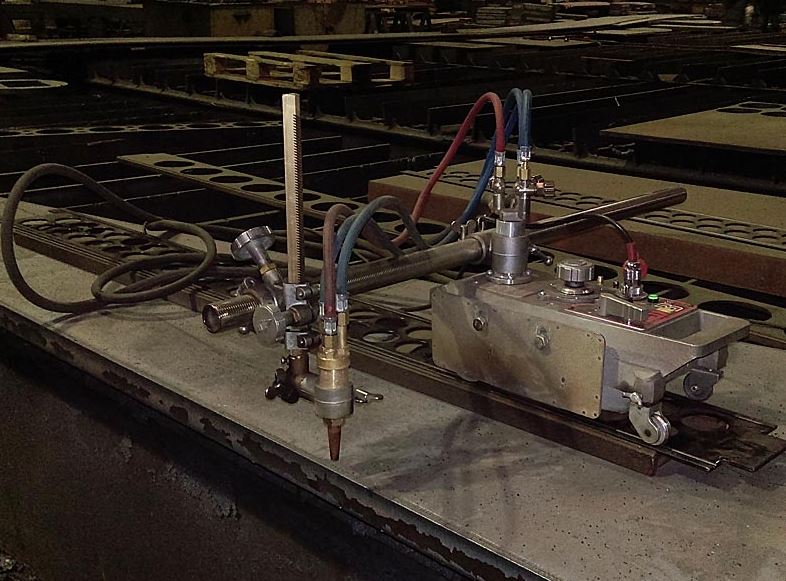

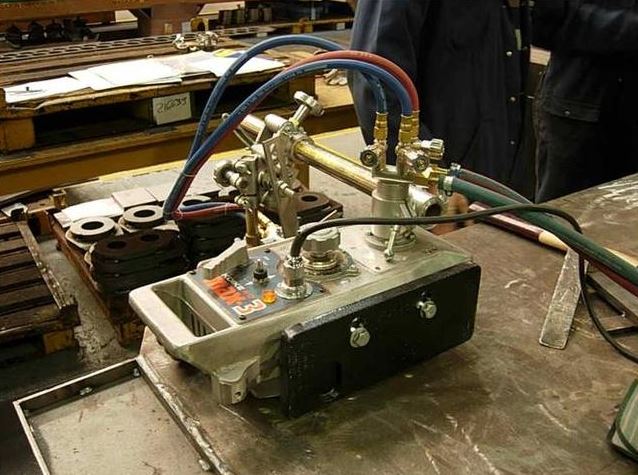

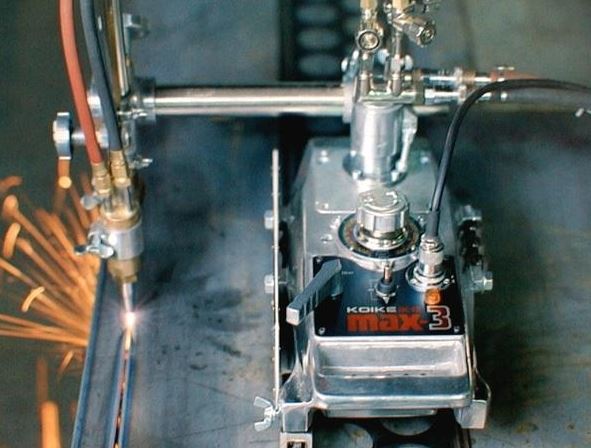

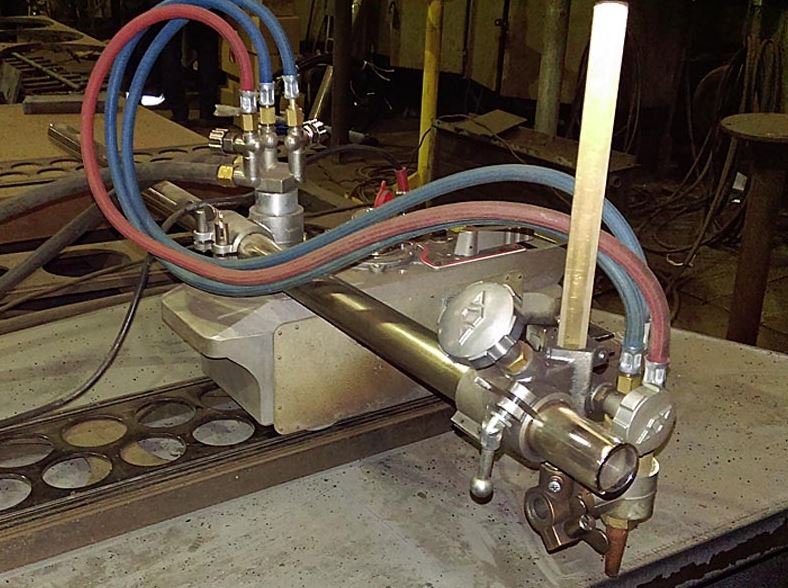

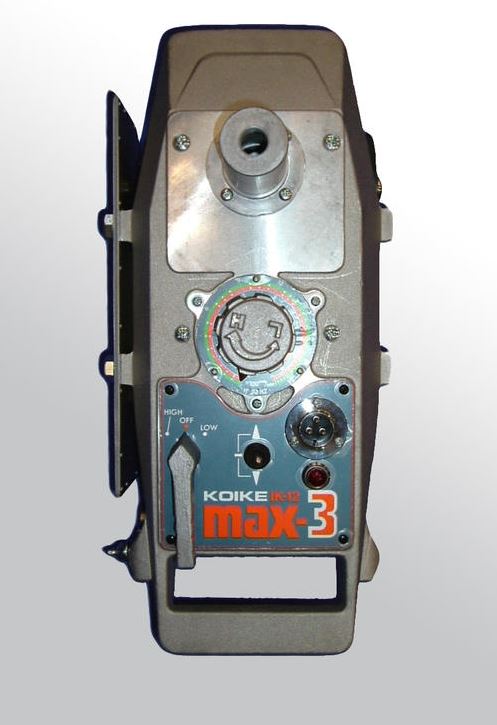

IK-12 Max3 - невероятно надёжная и самая популярная самоходная каретка, эталон среди портативных газокислородных машин.

Достигнута оптимальная конструкция корпуса для различных работ при газовой и плазменной резке, автоматической сварке. Каждый компонент функционально разработан как отдельный блок, чтобы создать систему необходимую требованиям клиента.

Наслаждайтесь максимальной эффективностью, универсальностью и производительностью IK-12 Max3.

Постоянный спрос с начала выпуска с 1951 года в Японии. Koike IK-12 для профессионалов, которым требуется высокое качество резки листового металла.

Сегодня шестое современное поколение IK-12 Max3 оснащается бесступенчатой системой привода с двойным конусом для увеличения надежности резки. Электрические, механические компоненты, смазка, пайка и провода тщательно подобраны для обеспечения длительного срока эксплуатации в тяжелых рабочих условиях.





• Максимальная надёжность в тяжёлых условиях окружающей среды
  Не влияют на работу высокие температуры, перепады напряжения. Приводной механизм обеспечивает стабильность перемещения.
• Двойной конус бесступенчатого привода
  Обеспечивает плавный набор скорости, точную- регулировку скорости и постоянную скорость движения, что позволит получить острый, отличный рез на машине IK-12 Max3.
• Выбор аксессуаров и вариантов
  Широкий выбор дополнительных блоков резки помогает решать больше задач по резке.
• Набор горелок и рельс
  Каждый комплект горелок выбирается под индивидуальную задачу для максимальных результатов.
• Гибкость
  Готова для газокислородной резки, плазменной резки или сварки.

Максимальный общий вес	50кг
Габариты	430x220x215 мм
Вес	10кг
Частота тока	50/60Гц
Напряжение сети	220 В /110 В/42 В
Скорость резки	50 Гц: 80-800, 60 Гц: 100-1000мм/м
Рабочий газ	ацетилен / пропан / метан / МАФ
Максимальная толщина реза	зависит от набора для резки
Двигатель	конденсаторно-индукционный
Коробка передач	закрытая, обладает высокой устойчивостью к нагреванию и пыли
Система привода	система двойного конуса безшагового привода
Тип привода	2-конусный, с механической регулировкой скорости

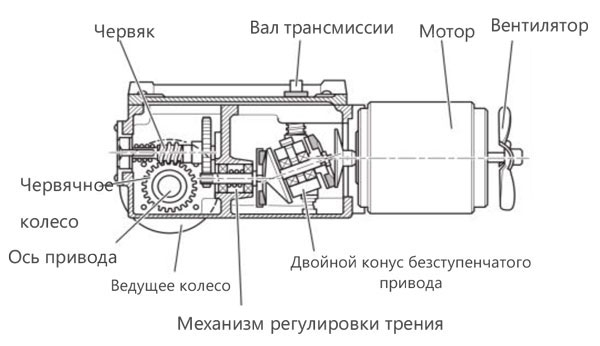

      Двойной конус бесступенчатого привода

Механизм контроля скорости в IK-12 Max3 имеет двойной конус бесступенчатого привода, разработанного KOIKE, который работает с конденсатором вращения на постоянной скорости (1500 об/мин @50Hz) для предотвращения нагрева и проблем с напряжением.


Поскольку в механизме не используется редуктор, рывков от люфта, шума и вибраций не происходит.

50 кг - максимальная нагрузка с использованием жаростойкой смазки, высокотемпературной пайки и минимальным набором электрических компонентов IK-12 Max3 - надёжная и прочная машина для долгой непрерывной работы.

Конденсаторный мотор вращается с постоянно низкой скоростью, что продлевает срок службы подшипника и сохраняет рабочее состояние машины на протяжении долгого времени.

КОМПЛЕКТАЦИЯ:

• Корпус машины (2 шт.)
• Кабель электропитания
• Верхнее крепление
• Болт с шестигранником
• Инструкция

ВЫБОР МАШИНЫ

IK-12 Max3	Стандарт	80 - 800 мм/мин	Для большинства задач резки и сварки
IK-12 Max3-S	Высокая скорость	80 - 800 мм/мин 240 - 2400 мм/мин	Двойной диапазон скоростей, для плазмы
IK-12 Max3-ML	Медленная скорость	40 - 400 мм/мин	Для толстых листов и фасок

(Скорости указаны при питании с частотой 50 Hz)

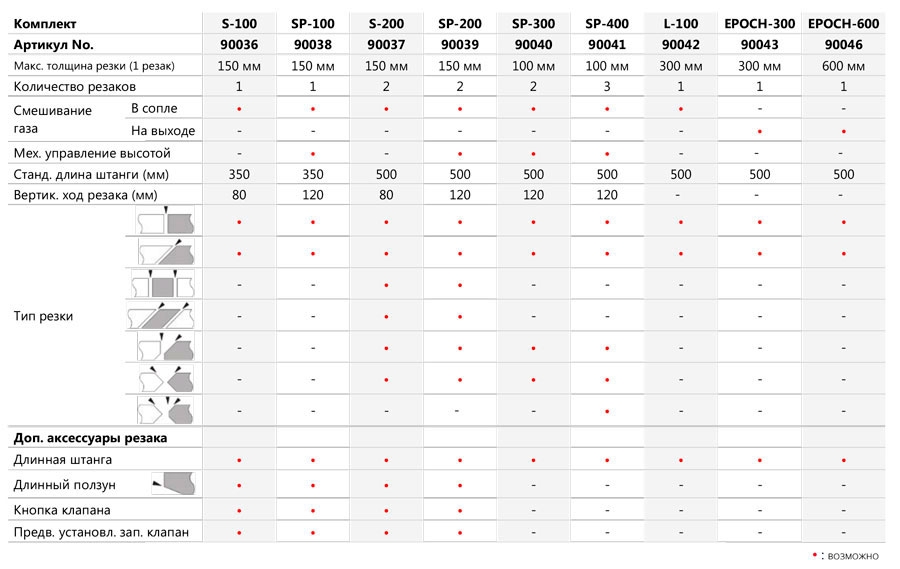

Комплекты резаков

Набор для газокислородной резки

	Комплект S-100  Стандарт 1 горелка		Комплект SP-100 1 горелка с блоком механического автоматического контроля высоты
	Комплект S-200 Стандарт 2 горелки		Комплект SP-200  2 горелки с блоком механического автоматического контроля высоты на каждой горелке
	Комплект SP-300  2 горелки с автоматическим контролем высоты Поддерживает точную установку угла для резки Y и X фасок		Комплект SP-400  3 горелки с автоматическим контролем высоты Поддерживает точную установку угла на 3 горелках для резки Y, X, и K фасок
	Комплект L-100 Усиленный резак, предназначен для резки листов толщиной до 300 мм С водяным охлаждением		Комплект EPOCH-300/600  Защищён от обратного удара со смешением внутри сопла, для резки листов толщиной до 500 мм С водяным охлаждением Для пропана

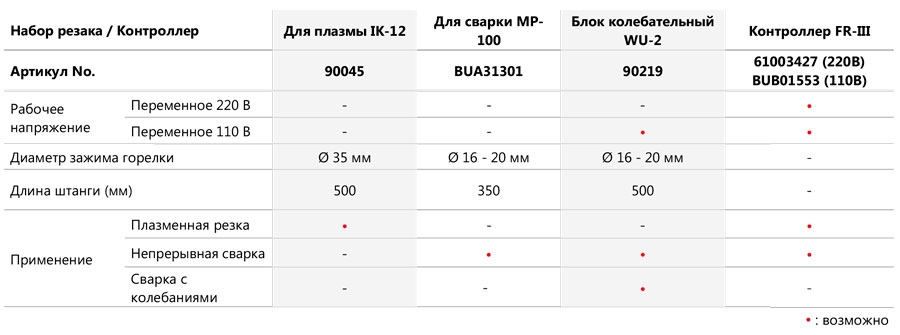

Плазменная резка, копмлект для сварки и аксессуары к ним

	Комплект для плазмы IK-12   Для плазматрона диам. 35 мм. Только держатели резака. Блок согласования плазмы: ВКЛ/ ВЫКЛ, пульт дистанционного управления – опция (контроллер FR- III).		Держатель сварочной горелки MP-100   Для прямолинейной сварки встык.   Только комплект держателя горелки.
	Колебательный блок WU-2  Маятниковый колебательный блок для IK-12 Max-3, в т.ч. блок колебаний, штанга и контроллер		Контроллер FR-III  Для плазменной резки и сварки. Функция задержки дуги. Управляет IK-12 Max3 и источником питания одновременно.

Аксессуары

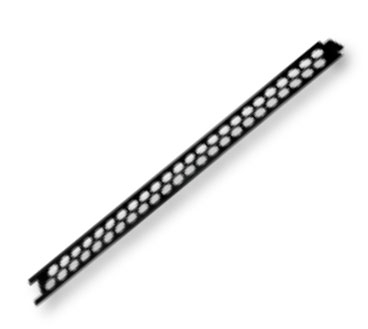

	Прямой рельс 1.800 мм    Рельс удлиняемый 1.800 мм   Изготовленный из спецстали для увеличенного срока службы		Рельс для резки окружности    Диаметр резки Ø40 - 360 мм (внутренний); Ø770 –1150 мм (внешний)   Рекомендуется противовес
	Усиленный рельс 1800 мм    Удлиняемый, надежный, составной рельс, не гнется, доп. тепловая защита   Рекомендуется при резке листов более 150 мм		Приспособление для резки окружности    Диаметр резки Ø400 - 2400 мм
	Длинный ползун   Увеличивает ход горелки вверх / вниз, например при резке ласки (снизу листа) Доступен в разных длинах		Направляющий ролик от кромки листа    Позволяет резку фасок без рельса путем отслеживания края листа Только для прямой резки
	Длинная штанга    Позволяет различное позиционирование горелки   Доступна в различных длинах		Клапан запорный (предустановлен)    Отдельное вкл/выкл газа 2 модели: на 1 или 2 резака
	Клапан Б-типа    Одновременное вкл/выкл газа   Повышение производительности за счет отсутствия необходимости настройки пламени каждый раз после выключения		Насадка для резки фасок (ласок)    Точная резка фаски с указателем угла   Резка фаски без наклона резака

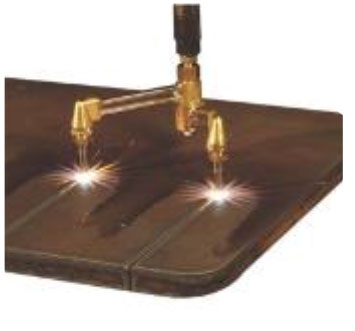

	Крепление для двухрезаков    Возможность параллельной резки двумя горелками   Между резаками 30 - 300 мм		Набор удлинённых шлангов    Набор шлангов с металлическими гайками Включено 3 присоединителя и 3 шланга
	Магнит для фиксации рельс    Удерживает рельс на месте		Держатель MIG горелки   Простой держатель, зажим диаметром Ø16 - 20 мм   Устанавливается на набор S-100 или SP-100 путем замены резака
	Удлинённая стойка  Длина стойки 105 мм



Аксессуары		Артикул
Прямой рельс 1.800 мм IK-12		30400
Усиленный рельс 1.800 мм IK-12		90044
Рельс для резки кругов		30410
Приспособление для резки окружности		31858
Направляющий ролик края листа		T60038959
Предустановленный клапан	1 резак	80518
	2 резака	61003543
Клапан B-типа		80512
Насадка для резки фасок		ON002
Крепление для двух резаков		ON001
Магнит для фиксации рельс		D6010
Держатель MIG горелки		61000676
Трансформатор AC230В – 42В		222.002.207
Трансформатор AC230В – 110В		90100
Длинный ползун	145 мм (стандарт)	30390
	250 мм	30430
	300 мм	30431
	400 мм	30422
Длинная штанга	350 мм	30300
	500 мм	30321
	1000 мм	30425
	1500 мм	30427
	2500 мм	30429
Стойка	80 мм (стандарт)	30204
	105 мм	30378
Набор шлангов	шланги 600 мм	по запросу
	шланги 900 мм	по запросу



Модель		Артикул
IK-12 Max3	42V	90029
	110V	90028
	220V	90027
IK-12 Max3-S высокоскоростная	42V	90056
	110V	90057
	220V	90026
IK-12 Max3-ML низкоскоростная	220V	90033
	42V	90030
