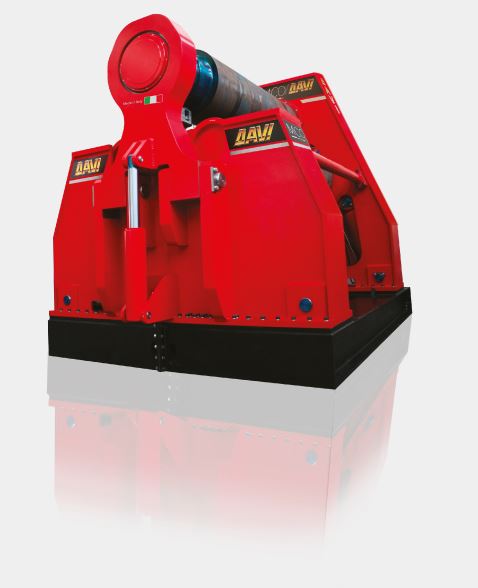

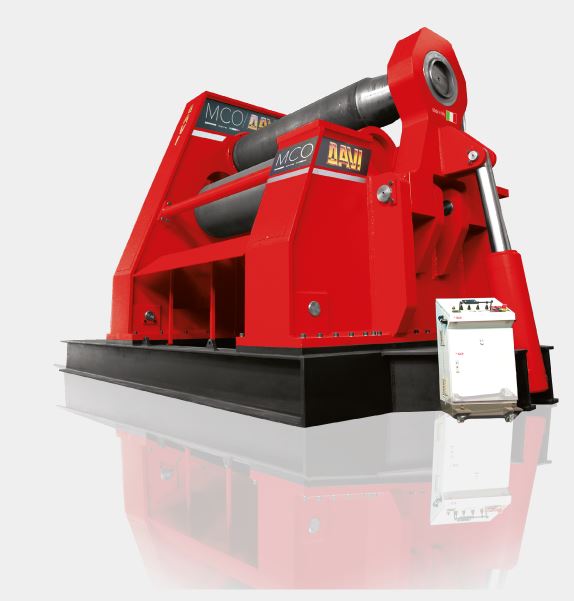

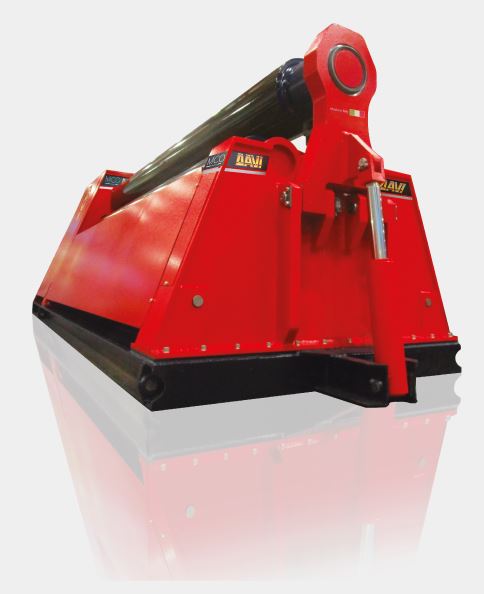

Гидравлические 3-х валковые вальцы серии MCO

3-х валковые листогибы DAVI серии МСО - это вальцы с двойным зажимом, потому что они выполняют подгибку обеих кромок листа без снятия листа с машины (что невозможно на вальцах ассиметричной конструкции с одинарным зажимом). Рекомендуются для малосерийного производства.

Валки устанавливаются на подшипниках с высокой допускаемой динамической нагрузкой, что обеспечивает минимальное трение и равномерное вращение валков при работе станка, как при минимальной, так и при максимальной нагрузке. Для обеспечения постоянной смазки и защиты от внешних загрязнений подшипники установлены в водонепроницаемом корпусе с консистентной смазкой на весь срок службы. Гидравлические приводы всех трех валков сдвоены с планетарными редукторами. Поскольку планетарные редукторы установлены непосредственно на валках, не происходит потери мощности. Электронная система контроля обеспечивает абсолютную параллельность валков. Использование передовых цифровых технологий и комплекса гидравлических устройств создают уникальную систему, обеспечивающую высочайший уровень точности.

Стандартное исполнение:
Высокопрочный стальной корпус машины
Электронный контроль параллельности SERVO-TRONIC снижает погрешность при изготовлении деталей, электронная система гарантирует точность работы на многие годы.
Боковые валы движутся по круговой траектории (технология PSG), что позволяет снизить энергозатраты при гибке, а также уменьшает спрямленный участок на концах детали, дает возможность получить меньший внутренний радиус (Ømin=Øверхнего вала x 1,1).
Система защиты от ошибок в комплексе «Roll By Wire»
Крышка верхнего вала контролируется с помощью панели управления для того, чтобы легко освобождать гибочный материал и поднимать верхний валок.
Машина не требует смазки за счёт использования закрытых подшипников (технология PLT),
Индукционная закалка поверхности валов до твердости 50-62 HRC, а также их шлифовка и полировка.

Модель*	Рабочая длина валов	Толщина вальцовки**	Толщина подгибки**	Ø верхнего вала	Мощность
	мм	мм	мм	мм	л.с.
MCO 2020	2050	10	8	205	10
MCO 2024	2050	16	13	240	15
MCO 2027	2050	20	16	270	20
MCO 2029	2050	25	20	290	20
MCO 2033	2050	32	28	330	30
MCO 2037	2050	40	36	370	40
MCO 2041	2050	50	42	410	60
MCO 2527	2550	15	12	270	15
MCO 2533	2550	22	18	330	20
MCO 2535	2550	28	25	350	30
MCO 2539	2550	36	32	390	40
MCO 2545	2550	45	38	450	60
MCO 3028	3100	13	10	280	15
MCO 3030	3100	15	12	300	15
MCO 3034	3100	20	16	340	20
MCO 3037	3100	25	22	370	30
MCO 3041	3100	34	30	410	40
MCO 3045	3100	40	35	450	60
MCO 3053	3100	52	45	530	75
MCO 3060	3100	70	58	600	100

*В таблице представлены не все доступные модели

**Параметр указан при гибке стали с пределом текучести 240 Н/мм² при ширине листа равной длине вала и Ø=5хØверхнего вала

Системы контроля и индикации

	Устройство индикации положения боковых валов
	КОНТРОЛЛЕР DAVI «EASY PRO»   Контроллер записывает координаты боковых валов и запоминает их, координаты при необходимости можно  откорректировать вручную. Все движения активируются кнопкой СТАРТ, а вращение осуществляется посредством наклона джойстика Описание: -  Контролер и все кнопки управления встроены в переносную панель на колесах -  Графический монохромный дисплей 5” -  Контроль 4 осей: Вертикальное движение боковых валов (X-Y), наклон валов (KX-KY). -  Память на 100 программ (24 шагов в каждой) -  Порт RS232
	Дистанционный сервис (соединение с сервисным центром DAVI посредством модема для анализа ошибок, диагностики, помощи и обновления программного обеспечения)

Дополнительное оборудование

	Пакет для гибки конусов включающий специальный упор, а также наклон боковых валов управляемый с контрольной  панели
	Центральная поддержка: защита от прогиба листа под собственным весом и нахлестки листа в процессе вальцовки. Имеет гидравлический привод и защиту от перегрузки.
	Боковая поддержка для цилиндров и конусов, Предотвращает раскрытие конусов и обечаек на больших диаметрах.
	Для удобства подачи листа DAVI предлагает приводные столы 2,4,6,8…14 метров.
