Гидравлические 3-х валковые пресс-вальцы серии MAV

(СКАЧАТЬ КАТАЛОГ)

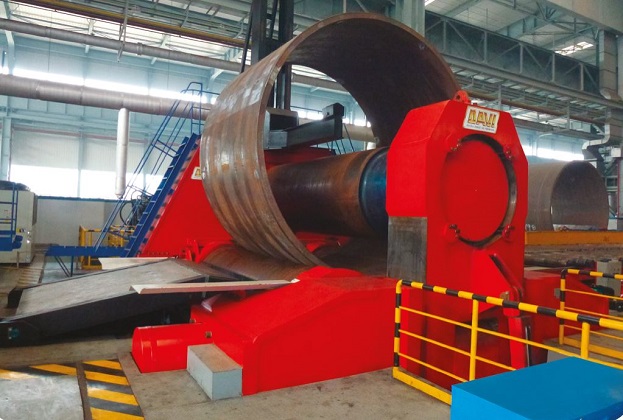

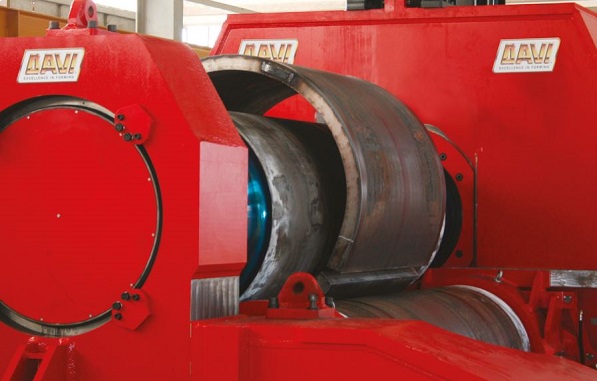

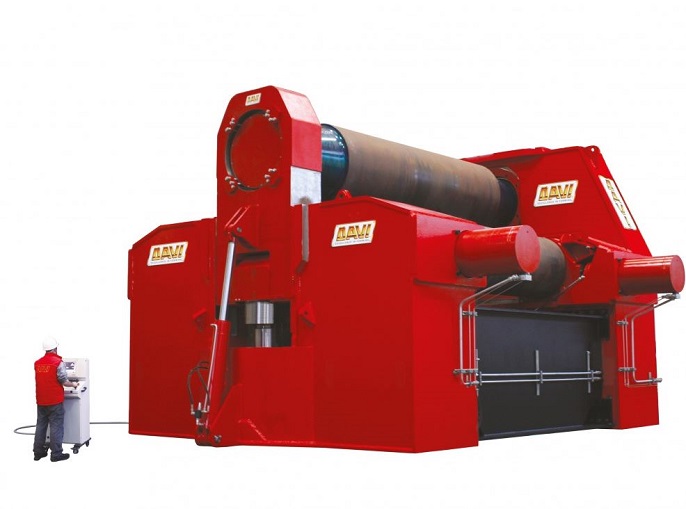

Единственный валковый листогиб с переменными осями, имеющий в стандартной конфигурации три независимых мотора, соединенных напрямую с каждым валком. Благодаря этому, 3-х валковые пресс-вальцы DAVI серии MAV имеют самый мощный крутящий момент среди аналогичных представленных на рынке машин.

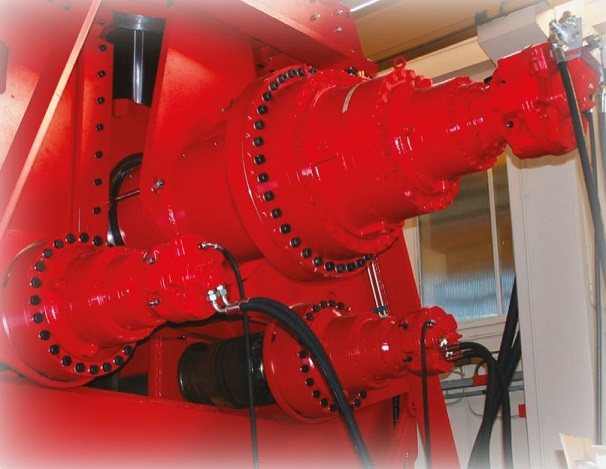

Валки устанавливаются на подшипниках с высокой допускаемой динамической нагрузкой, что обеспечивает минимальное трение и равномерное вращение валков при работе станка, как при минимальной, так и при максимальной нагрузке. Для обеспечения постоянной смазки и защиты от внешних загрязнений подшипники установлены в водонепроницаемом корпусе с консистентной смазкой на весь срок службы. Гидравлические приводы всех трех валков сдвоены с планетарными редукторами. Поскольку планетарные редукторы установлены непосредственно на валках, не происходит потери мощности. Электронная система контроля обеспечивает абсолютную параллельность валков. Использование передовых цифровых технологий и комплекса гидравлических устройств создают уникальную систему, обеспечивающую высочайший уровень точности.

ОСОБЕННОСТИ 3-Х ВАЛКОВЫХ «ПРЕСС-ВАЛЬЦОВ» С ИЗМЕНЯЕМОЙ ГЕОМЕТРИЕЙ
Самая инновационная и революционная 3-х валковая конструкция с лучшей геометрией на рынке (Патент Davi), которая включает преимущества, не доступные на любых других 3-х валковых машинах:

Стандартное исполнение:
   Высокопрочный стальной корпус машины.
   Электронный контроль параллельности SERVO-TRONIC снижает погрешность при изготовлении деталей, электронная система гарантирует точность работы на многие годы.

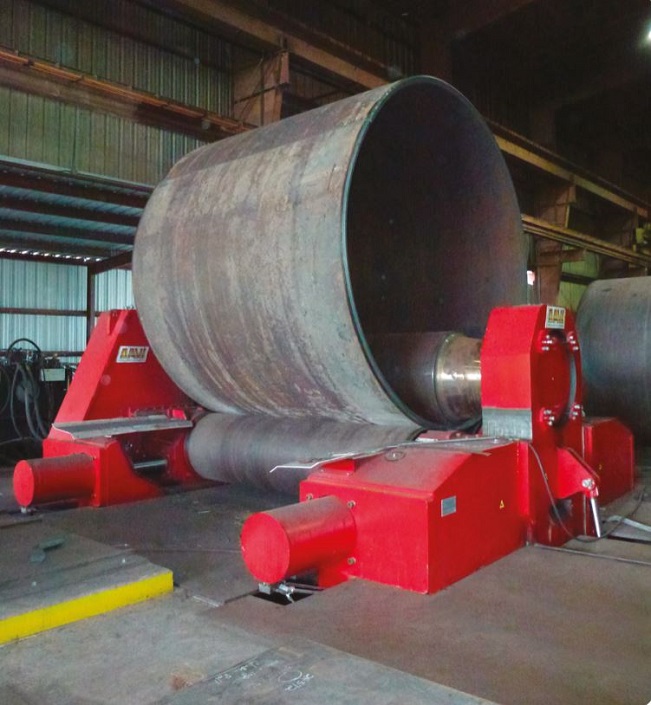

   Боковые валы движутся по круговой траектории (технология PSG), что позволяет снизить энергозатраты при гибке, а также уменьшает спрямленный участок на концах детали, дает возможность получить меньший внутренний радиус (Ømin=Øверхнего вала x 1,1).
   Система защиты от ошибок в комплексе «Roll By Wire».
   Крышка верхнего вала контролируется с помощью панели управления для того, чтобы легко освобождать гибочный материал и поднимать верхний валок.
   Машина не требует смазки за счёт использования закрытых подшипников (технология PLT).
   Индукционная закалка поверхности валов до твердости 50-62 HRC, а также их шлифовка и полировка.

Модель*	Рабочая длина валов	Толщина вальцовки**	Толщина подгибки**
	мм	мм	мм
MAV 2029	2050	23	20
MAV 2033	2050	35	28
MAV 2037	2050	44	36
MAV 2041	2050	55	42
MAV 2050	2050	68	54
MAV 2055	2050	90	68
MAV 2533	2550	26	18
MAV 2535	2550	32	25
MAV 2539	2550	40	32
MAV 2545	2550	50	38
MAV 2550	2550	60	48
MAV 2557	2550	80	62
MAV 3034	3100	24	16
MAV 3037	3100	30	22
MAV 3041	3100	38	30
MAV 3045	3100	45	35
MAV 3053	3100	60	45
MAV 3053	3100	80	58

*В таблице представлены не все доступные модели

**Параметр указан при гибке стали с пределом текучести 240 Н/мм² при ширине листа равной длине вала и Ø=5хØверхнего вала

Системы контроля и индикации

	Устройство индикации положения боковых валов

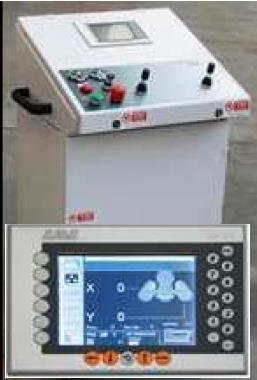

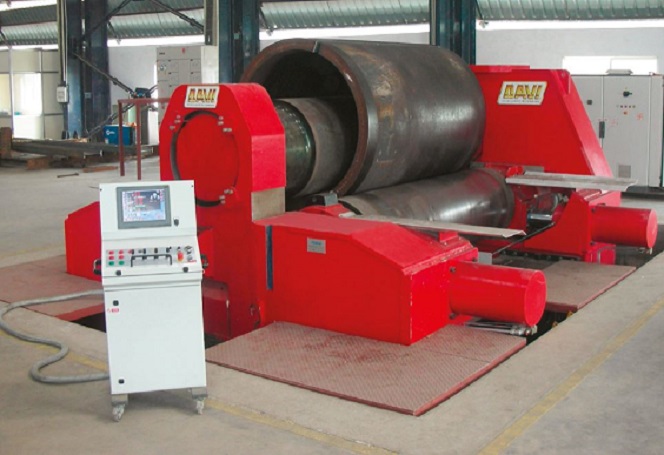

	КОНТРОЛЛЕР DAVI«EASYPRO» Контроллер записывает координаты боковых валов и запоминает их, координаты при необходимости можно откорректировать вручную. Все движения активируются кнопкой СТАРТ, а вращение осуществляется посредством наклона джойстика Описание: Контролер и все кнопки управления встроены в переносную панель на колесах Графический монохромный дисплей 5” Контроль 4 осей: Вертикальное движение боковых валов (X-Y), наклон валов (KX-KY). Память на 100 программ (24 шагов в каждой) - Порт RS232
	Дистанционный сервис (соединение с сервисным центром DAVI посредством модема для анализа ошибок, диагностики, помощи и обновления программного обеспечения)



Дополнительное оборудование

	Пакет для гибки конусов включающий специальный упор, а также наклон боковых валов управляемый с контрольной панели
	Центральная поддержка: защита от прогиба листа под собственным весом и нахлестки листа в процессе вальцовки. Имеет гидравлический привод и защиту от перегрузки.
	Боковая поддержка для цилиндров и конусов, Предотвращает раскрытие конусов и обечаек на больших диаметрах.
	Для удобства подачи листа DAVI предлагает приводные столы 2,4,6,8…14 метров.
